Gépjármű-hangoló fül-anyák hibaérzékelő rendszere

A NINGBO LANCEINDUSTRIAL CO.,LIMITED egy fejlett gyártó vállalat, amely a gépi látás és az intelligens technológia csúcskategóriás alkalmazásaira összpontosít. Gépjármű-hangoló fül-anyák hibaérzékelő rendszerünk lehetővé teszi az autógyártó ipar minden alkatrészének digitális minőségellenőrzését. Gépünk helyettesítheti a kézi munkát az autóalkatrészek méret- és megjelenési hibáinak mérésében, megítélésében, értékes gyártási, összeszerelési és csomagolási berendezés.

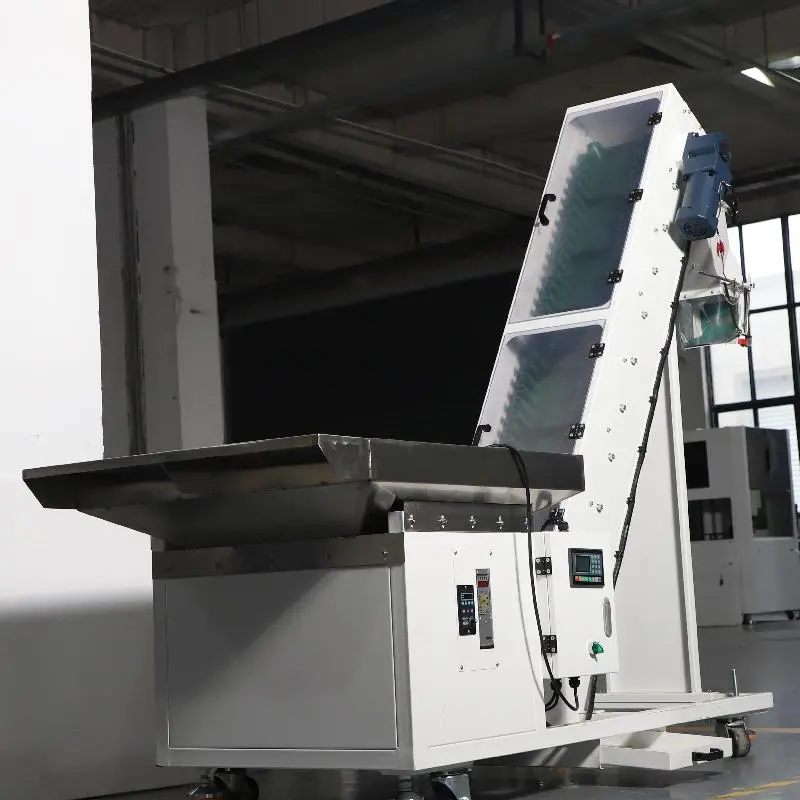

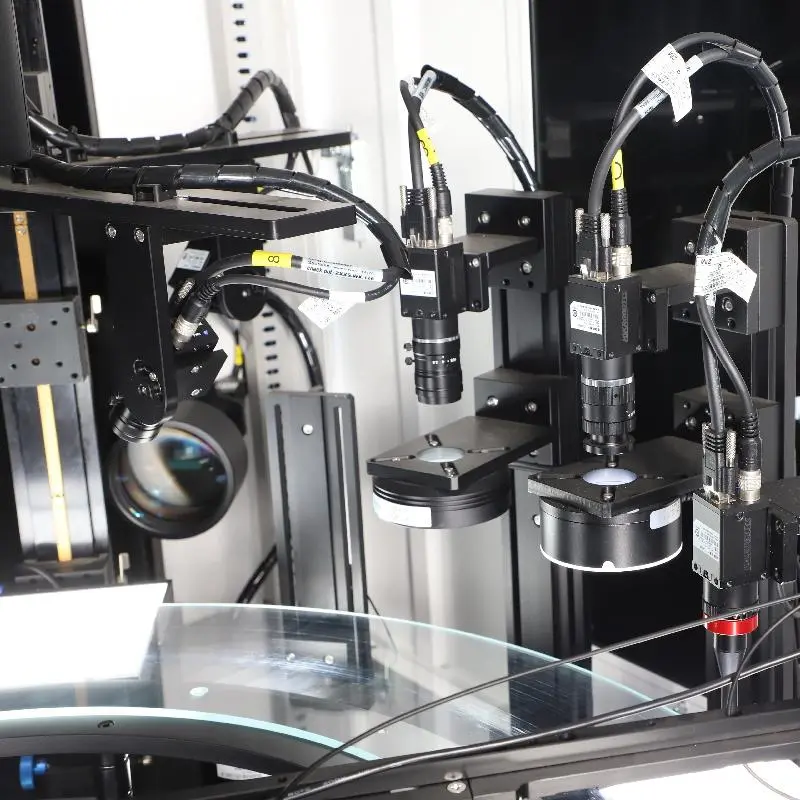

A fő berendezés összetétele és mechanizmusa

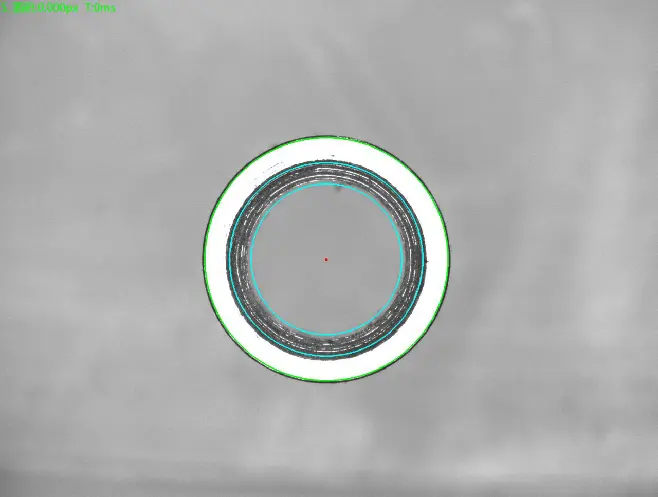

Az ellenőrzés eredményének képe

RENDBEN

RENDBEN

RENDBEN

Állítsa be és tesztelje a gépet

1. Az autóhangoló csavaranyák hibaérzékelő rendszerének észlelési sebessége nagyon gyors, és nem befolyásolja a szerelési sűrűség.

2. Gyors és kényelmes szerkesztőrendszer, grafikus felület, amit látsz, azt kapod, automatikus tesztelő program összeállítás szerelési adatok felhasználásával.

3. A különböző észlelési elemekhez különböző észlelési módszerek (észlelési algoritmusok) vannak kombinálva az optikai képfeldolgozó rendszerrel.

4. Ha a vizsgálandó eredeti alkatrész szerelési helyzete el van tolva, az észlelőablak automatikusan elhelyezkedik a nagy pontosságú észlelés érdekében.

5. Jelenítse meg a tényleges hibaképet, hogy megkönnyítse a dolgozóknak a végső szemrevételezést.

6. Elemezze a hibák okait statisztikai NG adatokon keresztül, és valós idejű visszajelzést adjon a folyamatinformációkról.

Kérdések és válaszok

1. kérdés: Milyen gyorsan tud működni a látáshiba-észlelő rendszer?

V1: A nagy sebességű rendszer percenként több ezer darabot képes feldolgozni (pl. a palackkupak ellenőrzése eléri a 6000 darab/perc sebességet), a kamera képsebességétől, képméretétől és az algoritmus bonyolultságától függően.

Q2: Mi a hibaészlelő rendszer felbontása?

‌A2: A felbontás több százezertől több százmillió pixelig terjed. Például egy 5 megapixeles kamera 0,02 mm elméleti felbontást ér el 100 mm-es látómező mellett.

3. kérdés: Hogyan kezeli a Defect Detection System az összetett geometriákat?

A3: 3D vizuális rekonstrukciót használnak a felszíni topográfia rekonstruálására, vagy többszögű 2D-s képalkotást alkalmaznak fűzőalgoritmusokkal kombinálva, valamint CAD-modell-összehasonlítást alkalmaznak összetett struktúrák, például szabad formájú felületek és belső üregek kimutatására.

4. kérdés: Hogyan kezeli a hibaérzékelő rendszer az átlátszó anyagokat?

A4: Hátsó világítás, sötét mező megvilágítás, polarizált fény vagy infravörös képalkotás az átlátszó tárgyak széleinek vagy belső hibáinak láthatóvá tételére; A 3D lézeres szkennelés bizonyos átlátszó adathordozókon is áthatol.
