Gyűrűs tömítés egykattintásos vakutesztelő

A LANCE INDUSTRIAL egy professzionális beszállító, amely látásvizsgálati megoldásokat és ellenőrző gépet kínál. Gyűrűs tömítésű, One Click Flash Testerünk nagy megismételhetőségi pontossággal büszkélkedhet, és megoldja az adatok gyenge konzisztenciájának problémáját ugyanazon termék ismételt mérése során. A műszer egyszerű felépítésű, nem igényel eltolási skálát vagy rácsvonalzót, és nincs szükség a munkaasztal mozgatására mérés közben, ami kiváló műszerstabilitást eredményez. Mivel a pontossági skála a CCD kamera képpontjain alapul, amelyek idővel nem változnak, illetve a hőmérséklet és páratartalom befolyásolja őket, a műszer pontossága stabil, a mérési pontosság automatikus kalibrálása szoftveren keresztül érhető el.

Termékjellemzők

- Gyűrűs tömítés Egy kattintásos villanópróba Egyidejűleg méri a munkadarab különböző jellemzőit, akár 99+ mérettel egyetlen programozási munkamenetben.

- Egyszerre több mint 100 munkadarabot is meg tud mérni: Egy kattintással egyidejű mérés, minden munkadarabhoz több méret mérése.

-- A mérési eredmények jól láthatóak: az NG pirosan, az OK zölden látható.

--Automatikus fókuszbeállítás: Az "Autofókusz" automatikusan beállítja a Z-tengely magasságát, hogy a mért tárgy fókuszban legyen.

-- Precíz feldolgozás: 1. Szubpixel feldolgozás: A pixelt 0,01 alá osztja, élészlelésre és mérésre alkalmazva nagy látómező módban. 2. Illesztési feldolgozás: Több mint 100 mérési élpontot von ki, illesztést végez, és azonosítja a vonalakat, köröket, íveket stb. Mérési pontosság ±2µm.

-- Megbízható adatok: A mérési eredmények felhasználótól függetlenül konzisztensek. Ellentétben a tapasztalt kezelőket igénylő 2D mérőeszközökkel.

--Egyszerű kezelés: Helyezze be a munkadarabot és mérje meg egyetlen kattintással.

A termék jellemzői és alkalmazása

Alkalmazás

A gyűrűs tömítés egy kattintásos vakutesztelő számos terméket képes megvizsgálni, az alábbiak szerint:

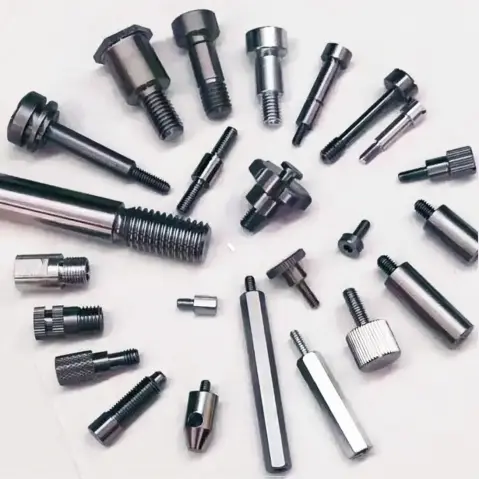

Precíziós fém alkatrészek

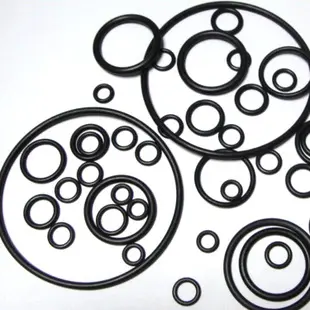

Gumi termékek

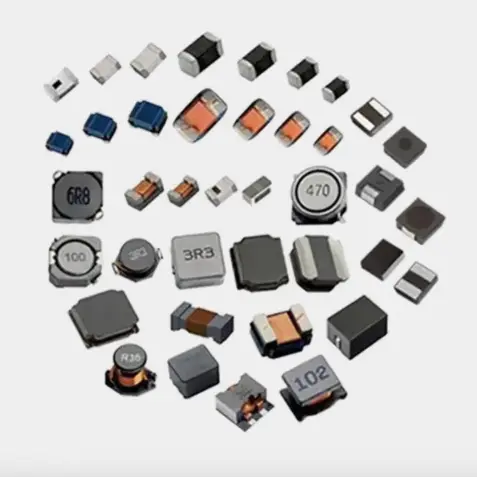

Elektronikus alkatrészek

gyógyszerek

Mágneses kerámia anyagok

mások

Kérdések és válaszok

Kérdés: Milyen termékeket észlel ez a készülék elsősorban? Mi az alapvető észlelési funkciója?

Válasz: A gyűrűs tömítést egy kattintásos villanópróba főként nagy pontosságú méretmérésre és különböző alkatrészek hibafelderítésére használják. Alkalmazási körének széles skálája van, és különféle termékeket képes észlelni, mint például precíziós fémalkatrészek, gumitermékek, elektronikai alkatrészek, gyógyszerek, kerámia mágneses anyagok stb. Különösen alkalmas tömítőgyűrűk és egyéb alkatrészek észlelésére. Az alapvető funkció több méret és több munkadarab egyidejű mérésének lehetővé tétele, az olyan problémák pontos rögzítése, mint a termék méretbeli eltérései és megjelenési hibái, valamint a mérési eredmények egyértelműek és intuitívak. Gyorsan megkülönbözteti a jó és a rossz termékeket, segítve a vállalkozásokat a minőség-ellenőrzés hatékonyságának javításában.

Kérdés: Mi a mérési pontosság és az ismételhetőségi pontosság? Hogyan biztosítható a pontosság stabilitása?

Válasz: A berendezés mérési pontossága két módra oszlik. A széles látómező mód ±(3 + L/200) μm, a nagy pontosságú mód pedig ±(2 + L/200) μm. A széles látómező mód ismételhetőségi pontossága ±2 μm, a nagy pontosságú módé pedig ±1,5 μm. A pontosság stabilitása többféle kialakítással garantálható. A berendezés egyszerű felépítésű, és nem igényel elmozduló mérleget vagy rácsvonalzót. A mérés során nincs szükség a munkaasztal mozgatására, csökkentve a vibrációs interferenciát. A pontossági skála a CCD kamera képpontjain alapul, amelyek nem változnak az idő, a hőmérséklet és a páratartalom függvényében. A hosszú távú stabilitás érdekében szoftveresen automatikusan kalibrálható a mérési pontosság érdekében.

Kérdés: Mik a konkrét műveleti eljárások és előnyei?

Válasz: A berendezés működése rendkívül egyszerű. Nincs szükség hivatásos kezelőkre. A hétköznapi dolgozók egy rövid ismerkedés után kezdhetik is el. A műveleti folyamat csak annyit jelent, hogy a munkadarabot zökkenőmentesen a kijelölt pozícióba kell helyezni, majd az összes mérési munka egyetlen kattintással elvégezhető. Az alapvető működési előny abban rejlik, hogy a mérési eredményeket nem befolyásolja a kezelő tapasztalata, elkerülve a hagyományos 2D mérőeszközökkel szemben támasztott magas követelményeket. Ezenkívül automatikusan be tudja állítani a Z-tengely magasságát az automatikus élességállítás eléréséhez, biztosítva a tiszta mérési objektumot, és tovább javítja a kezelési kényelmet és a mérési pontosságot.

Kérdés: Mik a tápellátási követelmények és az alapkonfigurációk?

Válasz: A Ring Seal One Click Flash teszterhez 220V/50Hz bemeneti feszültség szükséges a tápellátáshoz. A munkakörnyezetnek 0,002 mm/s-nál kisebb rezgésnek és 15 Hz-nél kisebb frekvenciának kell lennie. Lapos, száraz és erős vibrációtól mentes területen stabilan működik. Az alapkonfiguráció tartalmaz egy 12 megapixeles képérzékelőt, kettős telecentrikus optikai lencséket, egy 256-os szürkeárnyalatos LED-gyűrűs fényforrást, és támogatja a 20:1-es képfeldolgozási technológiát. A minimális kijelzőegység 0,0001 mm, amely megfelel a nagy pontosságú mérési követelményeknek különböző forgatókönyvekben.
