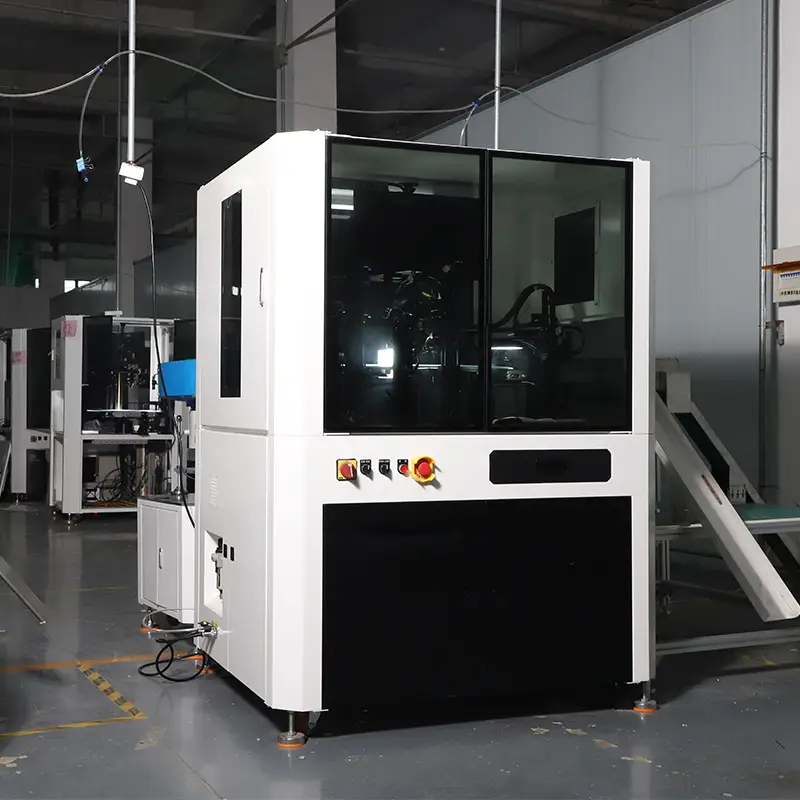

Rézcsöves automatikus látásellenőrző berendezés

A NINGBO LANCEINDUSTRIAL CO.,LIMITED egy automatizált ellenőrző berendezéseket gyártó Kínában, és elkötelezettek vagyunk a vizuális ellenőrző berendezések gyártása mellett. Sok kérést kaptunk a hűtőberendezések gyártóitól a rézcsövek ellenőrzésére és átvizsgálására. Speciálisan kifejlesztett rézcsöves automatikus látásellenőrző berendezésünk megfelel a legtöbb rézcsövek vizsgálati követelményeinek

Kérdés küldése

termékleírás

A LANCE INDUSTRIAL támogatja az automatizált méret- és megjelenés-ellenőrző berendezések nem szabványos testreszabott gyártását, hogy megfeleljen a különböző termékek vizsgálati (szűrési) igényeinek.

A rézcsöves automatikus látásellenőrző berendezések elsősorban a méret, a szín, a hibák, a foltok stb. ellenőrzését foglalják magukban, javítva a gyártás és az ellenőrzés hatékonyságát.

Termék paraméter

Paraméter	Specifikáció
Ellenőrzési pontosság	Akár 1 μm (0,001 mm) (kritikus alkalmazásokhoz 0,003 mm-re konfigurálható)
Ellenőrzési sebesség	200-1200 darab percenként (a termék mérete/bonyolultsága alapján állítható)
Pontossági arány	99,99% (csökkenti a hamis pozitív/negatív értékeket az AI tanulási algoritmusok révén)
Kompatibilis anyagok	Gumi, fém (rozsdamentes acél, alumínium), műanyag, üveg és kompozit anyagok
Az észlelt hibatípusok	Hossz/magasság/átmérő eltérések, kevert anyagok, deformáció, sorja, fekete foltok, karcolások

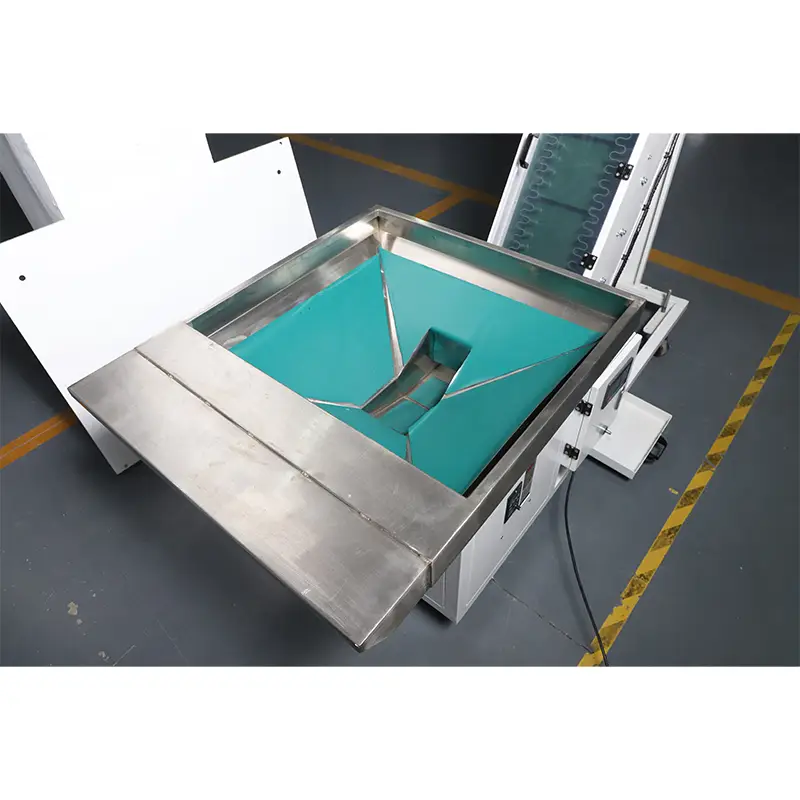

Etetési mechanizmus	Vibrációs tál, szállítószalag vagy robotkar (testreszabható)
Tápegység	220 V AC, 50/60 Hz (kompatibilis a globális szabványokkal)
Méretek (H × SZ × M)	800 mm × 600 mm × 1200 mm (szabványos; testreszabható a helyszűke miatt)
Súly	~150 kg (konfigurációtól függően)

Tesztesetek

1. Mintakép:

Copper Tube Automatic Vision Inspection Equipment

2.ellenőrzés tartalma:‌

Sorozatszám	jellemzői	Észlelési módszer	Kimutatható?
1	Felületi hibák	VILÁGÍTÁS	IGEN
2	alsó hibák	VILÁGÍTÁS	IGEN

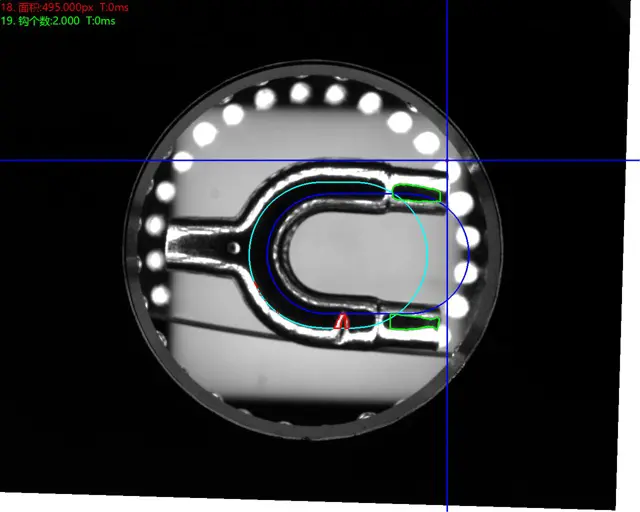

Minta tesztképek:

Copper Tube Automatic Vision Inspection Equipment

Az alsó pozitív fényérzékelés eredeti képe

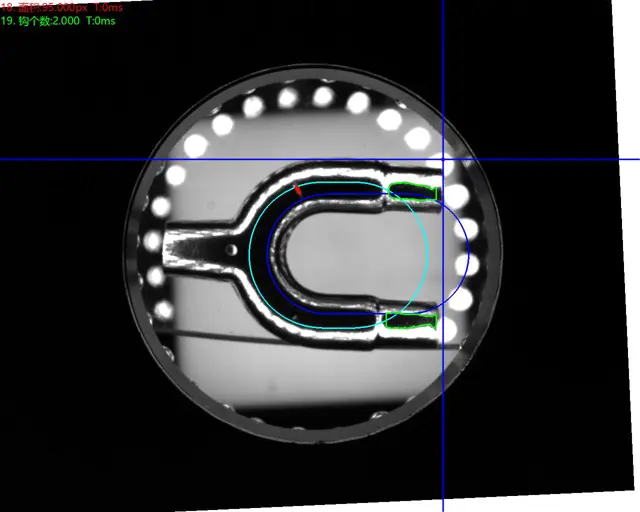

NG - karcolások

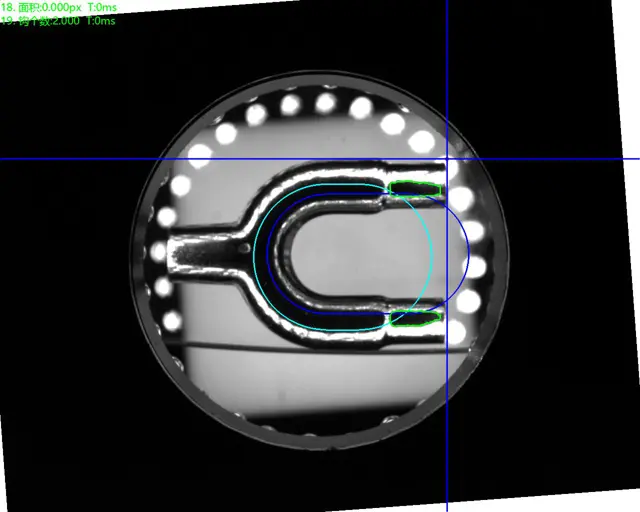

RENDBEN

NG - kár

Telepítési követelmények:

Elegendő helyet kell biztosítani a rézcsöves automatikus látásellenőrző berendezés felszereléséhez.

Környezeti hőmérséklet: 0-50 Celsius fok;

Levegő páratartalom: 90% alatti relatív páratartalom;

Elektronikus interferencia: A berendezés olyan helyének biztosítása, ahol az elektronikus interferencia minimális.

Tápellátás: AC 220V, 50Hz, fogyasztás <1KVA.

Gyártási részletek

A rézcsöves automatikus látásellenőrző berendezés relatív mérési módszeren alapul, a tényleges méretek kiszámítása nyomon követhetőség, nagyítási kalibrálás, automatikus élemelés és képernyőkép mérés révén. A precíziós mérésnél 35-szörös vagy nagyobb nagyítás szükséges a mikron szintű pontosság eléréséhez. Ennél a nagyításnál a rálátás szélessége kevesebb, mint 5 mm. 5 mm-nél nagyobb tárgyak esetén ezt kombinálni kell az elmozduláselemzés leolvasásával és az ablakmérésekkel. Az egyre intelligensebb és automatizáltabb, nagyobb precizitást és pontosságot igénylő ipari gyártási folyamatokban a gépi látórendszerek az ipari termékek rendkívül hatékony vizsgálati módszerei.
