Bélyegző alkatrészek CCD automatikus vizuális ellenőrző gép

A NINGBO LANCE INDUSTRIAL CO.,LIMITED különféle számításokat végez ezeken a jeleken, hogy kinyerje a céltárgy jellemzőit, például területét, mennyiségét, helyzetét és hosszát. Alkatrészek bélyegzése A CCD Az automatikus vizuális ellenőrző gép ipari kamerát használ a vizsgálandó célpont képjellé alakítására. A pixeleloszlás és az olyan információk alapján, mint a fényerő és a szín, digitális jellé alakul át.

Termék paraméter

Bélyegző alkatrészek CCD A cégünk által biztosított automatikus vizuális ellenőrző gép megköveteli, hogy minden elem jól látható legyen a képminőség alatt az ellenőrzés előtt. Ellenőrzési hatékonyság: nem kevesebb, mint 60 darab percenként (a termék adagolási sebességétől függően).

ellenőrzési ügy

1.minta kép

2. ellenőrzés tartalma:

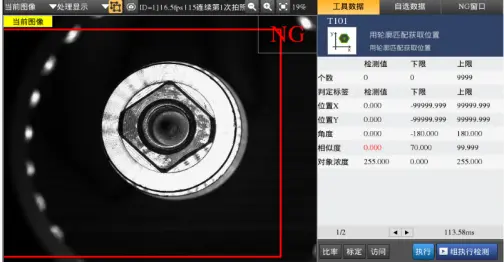

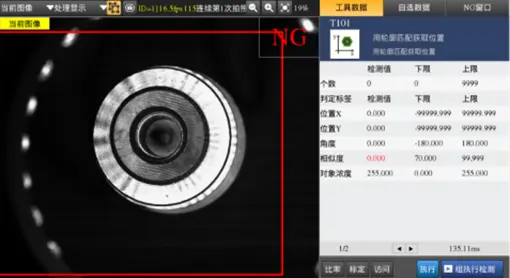

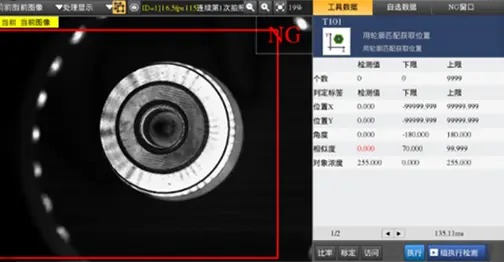

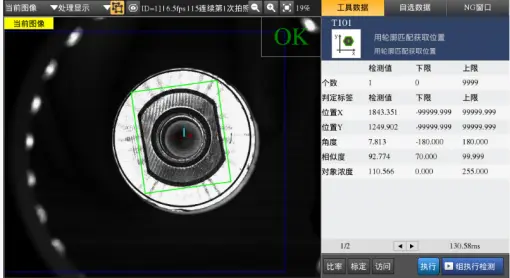

3. Mintavizsgálati képek:

RENDBEN

NG

NG

NG

‌

Ha Ön bélyegzett fém alkatrészeket is gyárt, és szeretné javítani a termelés hatékonyságát, kijavítani a hibás termékeket és csökkenteni a gyártási költségeket, kérjük, forduljon hozzánk bizalommal.

Engedje meg, hogy a Samping Parts CCD Automatikus vizuális ellenőrző gép lecserélje az emberi szemet, és segít a gyártósoron lévő hibás termékek ellenőrzésében, kiválasztva a hibás, hibás, karcos és egyéb hibás termékeket. Megoldásokat kínálunk Önnek, és az Ön igényeinek megfelelő bélyegzőgépeket tervezünk.

A termék előnyei

A Stamping Parts CCD Automatic vizuális ellenőrző gép maximális észlelési pontossága akár 1 μm. A kulcsfontosságú munkadarabok 0,003 mm-re konfigurálhatók. Az észlelési pontosság 99,99%, hatékonyan csökkentve a hamis észleléseket és a kihagyásokat. Az érzékelési sebesség percenként 200 és 1200 darab között állítható. A normál észlelési hatékonyság nem alacsonyabb, mint 60 darab percenként. Rugalmasan beállítható a termék méretének és összetettségének megfelelően, és alkalmas a különböző tételes gyártási igényekre.

Az alkalmazási kör széles. Érzékelheti a gumiból, fémből, műanyagból, üvegből és kompozit anyagokból készült bélyegző alkatrészeket. Pontosan azonosítja a különféle hibákat, mint például a hossz, szélesség, magasság és átmérő eltérések, keverékek, alakváltozások, sorja, fekete foltok, karcolások stb. Speciális hibákat is képes észlelni, mint például több marássík, hiányzó marási sík, hiányzó marófuratok és hiányzó menetfúrás. A rakodási módszer támogatja az egyedi vibrációs tárcsákat, szállítószalagokat és mechanikus karokat. A tápegység kompatibilis a globális 220V AC és 50/60Hz szabványokkal. A szabványos méret 800 mm × 600 mm × 1200 mm. A webhely korlátai szerint testreszabható. Súlya körülbelül 150 kg. Stabilan működik és könnyen karbantartható.

Alkalmazási forgatókönyv

A bélyegző alkatrészek CCD automatikus vizuális ellenőrző gépét főként a bélyegzett alkatrészek feldolgozóiparában használják. Alapvető feladata, hogy alkalmazkodjon a különböző típusú fém, gumi, műanyag stb. bélyegzett alkatrészek automatikus minőségellenőrzésének folyamatához. Széles körben használják olyan forgatókönyvekben, mint a bélyegzett alkatrészek gyártósorának online teljes ellenőrzése, minőségellenőrzés a gyári kilépésnél, bejövő anyagok ellenőrzése stb. Különböző termékekhez illeszthető, beleértve a rozsdamentes acélt, alumínium sajtolt alkatrészeket és műanyag bélyegzett alkatrészeket, és különösen alkalmas alkatrészgyártó vállalatok bélyegzésére, amelyeknek javítaniuk kell a gyártás hatékonyságát, csökkenteni kell a hibás termékek gyártási költségeit. A berendezés zökkenőmentesen integrálható a meglévő gyártósorba, elérve a rakodás, az ellenőrzés és a válogatás teljes automatizálását, a kézi ellenőrzés helyettesítését, az alacsony emberi hatékonyság és az inkonzisztens minőség problémáinak megoldását, valamint elősegítve a vállalkozásokat a szabványos minőségellenőrzés megvalósításában.

Kérdések és válaszok

Kérdés: Milyen konkrét hibák észlelhetők a bélyegzett alkatrészeknél, és milyen kimutatási módszert alkalmaznak?

Válasz: A bélyegző alkatrészek CCD automatikus vizuális ellenőrző gépe képes észlelni az olyan gyakori hibákat, mint a hossz, szélesség, magasság és átmérő eltérések, keveredés, deformáció stb. Speciális hibákat is képes észlelni, például több marási síkot, hiányzó marási síkokat, hiányzó marófuratokat és hiányzó menetfúrásokat, mindezt normál fényérzékelési módszerekkel. Az ellenőrzés előtt gondoskodni kell arról, hogy a vizsgált munkadarab képe tiszta és látható legyen az ellenőrzési eredmények pontosságának és megbízhatóságának biztosítása, valamint a különböző hibás termékek hatékony kiküszöbölése érdekében.

Kérdés: Testreszabható a betöltés módja és mérete?

Válasz: Igen, testreszabhatók. A rakodási mód három lehetőséget kínál: vibrációs tárcsa, szállítószalag és mechanikus kar. A vevő gyártósor követelményeihez igazítható. A berendezés szabványos mérete 800 mm × 600 mm × 1200 mm, súlya körülbelül 150 kg. A méret és a konfiguráció rugalmasan beállítható a műhely helyének korlátaihoz, hogy megfeleljen a vevő tényleges gyártási igényeinek.

Kérdés: Beállítható az észlelési pontosság és sebesség?

Válasz: A Samping Parts CCD Automatic Visual Inspection Machine észlelési pontossága elérheti az 1 μm-t. A kulcsfontosságú alkatrészeknél 0,003 mm-re konfigurálható. Az érzékelési sebesség percenként 200 és 1200 darab között állítható. A normál észlelési hatékonyság nem alacsonyabb, mint 60 darab percenként. A termék méretének, összetettségének és rakodási sebességének megfelelően a konkrét beállításokat rugalmasan lehet elvégezni, figyelembe véve mind a pontosságot, mind a hatékonyságot.
